1500m Lange afstand pm-1500 LiDAR Systeem In de lucht

Productdetails:

Plaats van herkomst:	China
Merknaam:	Hi-Cloud
Certificering:	ISO, others upon the requests
Modelnummer:	Pm-1500 LiDAR Systeem In de lucht

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Prijs:	negotiable
Verpakking Details:	Vervoergeval
Levertijd:	20-30 werkdagen
Betalingscondities:	T/T
Levering vermogen:	15 reeksen/maand

Contact

Gedetailleerde productomschrijving

Maximummetingswaaier:	het reflectievermogen van 1500m@60 %	Laserscanner Golfband PRR Maximummetingswaaier Waaiernauwkeurigheid:	5mm@50m
Aftastensnelheid:	40-400 scans/s	Hoekige Resolutie:	0.001°
Gezichtsveld:	75°	Cameraresolutie:	42.4MP
Golfband:	Dichtbij Infrared (Klasse 1)	Gewicht:	4.4kg
Markeren:	Lichtgewichtlidar Systeem In de lucht , 1500m LiDAR Systeem In de lucht , 1500m uav luchtafbeeldingssysteem

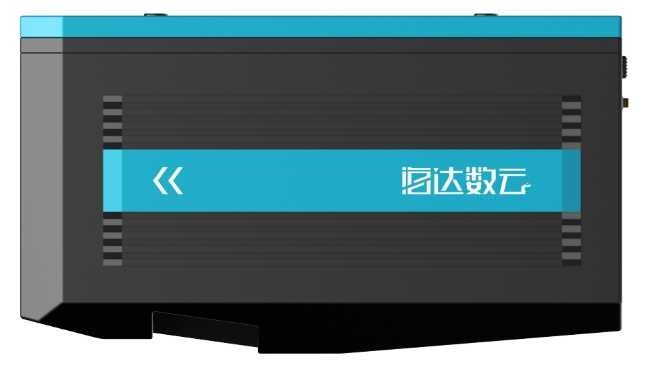

4.4kg de lichtgewicht 1500m lange afstand integreerde LiDAR Systeem hoogst In de lucht pm-1500 met nauwkeurigheid van 5mm@50m

Pm-1500 LiDAR Systeem is het In de lucht een high-precision en lange-afstands mobiel die lasermeetsysteem onafhankelijk door Wuhan Hi-Cloud Technologieco. wordt ontwikkeld, Ltd. Het kan op verschillende dragers zoals multirotoruav, VTOL vaste vleugeluav, kleine vliegtuigen en helikopter worden toegepast. Het kan dichte high-precision de wolkengegevens van het laserpunt ter plaatse verkrijgen over een snel vliegend mobiel platform. De geïntegreerde high-precision laserscanner, high-precision POS (GPS, IMU) en andere sensoren, steunden tegen de tijd dat de synchronisatietechnologie van onafhankelijke intellectuele-eigendomsrechten en de geïntegreerde multi-sensor integratietechnologie, het 3D wolk van het laserpunt en POS gegevens kunnen synchroon verkrijgen, snel DSM, DEM en DOM en opbrengst DLG en 3D modellen door een volledige reeks gegevens produceren - verwerking en toepassingssoftware.

Het wordt wijd gebruikt in de afbeelding van de onderzoeksrang, digitale 3D modellering, het topografische onderzoeken en in kaart brengen, kadastraal onderzoek, verkeersonderzoek, de inspectie van de machtslijn, bosbouwonderzoek, ramp controle en andere gebieden.

Gedetailleerde parameters van pm-1500

Punten	Indicatoren	Parameters
Laserscanner	Golfband	Dichtbij Infrared (Klasse 1)
	PRR	100-2000Khz
	Maximummetingswaaier	het reflectievermogen van 1000m@20 %
	Maximummetingswaaier	het reflectievermogen van 1500m@60 %
	Waaiernauwkeurigheid	5mm@50m
	Hoekige Resolutie	0.001°
	Aftastensnelheid	40-400 scans/s
	Gezichtsveld	75°
Camera	Cameraresolutie	42.4MP
Camera	Brandpuntsafstand	28mm
POS Systeem	Positienauwkeurigheid (post-verwerkt)	Horizontale 0.01m
	Positienauwkeurigheid (post-verwerkt)	Verhoging 0.02m
	Richtlijnnauwkeurigheid (post-verwerkt)	Rubriek 0.009°
	Richtlijnnauwkeurigheid (post-verwerkt)	Hoogte/Broodje 0.005°
Systeemprestaties	Afmeting	293×165×164mm
	Absolute Nauwkeurigheid	horizontaal <5cm>
	Absolute Nauwkeurigheid	verticaal <5cm>
	Gewicht	4.4kg
	Multiecho	4 keer
	Temperatuur en Vochtigheid	Verrichting: -40℃~60℃, Vochtigheid 85%
	Temperatuur en Vochtigheid	Opslag: -45℃~70℃, Vochtigheid 85%

Systeemvoordelen van pm-1500

1. De algemene structuur van pm-1500 lasermeetsysteem in de lucht is innovatively geoptimaliseerd. Het integreert hoogst sensoren zoals laserscanner, GPS, IMU en luchtonderzoekscamera, enz. Het is lichtgewicht en gemakkelijk te installeren. Het is geschikt voor multiplatforms zoals VTOL vaste vleugeluav, multirotoruav en helikopter.

2. Het algemene gewicht van het systeem is minder dan 4.4kg. Het kan gemakkelijk door één persoon, hetzij per vliegtuig of hoge snelheidsspoor worden gedragen. Zelfs als u om met UAVs en andere toebehoren uitgaat te werken, kan een gewoon voertuig allemaal laden, wat zeer geschikt is.

3. Het ultra lange uitstrekken zich van 1500 meters verzekert zeer de verrichtingsveiligheid in het milieu van grote topografische schommeling. Tegelijkertijd, het ultra lange laat uitstrekken zich het systeem toe om een vluchtplatform met hogere vluchthoogte en snellere snelheid te dragen, een bredere vluchtriem te plaatsen, en meer gegevens van de puntwolk te verzamelen tegelijkertijd, die zeer de de aanwinstenefficiency van de puntwolk verbeteren.

4. De super hoge frequentie van zelfs 2 miljoen punten per seconde maakt het punt meer geraffineerde gegevens betrekken en kan op landform van het onderzoeksgebied meer echt wijzen, eerder dan het passen van de grondobjecten coördinaten. Bovendien hoge frequentielidar kan het materiaal met UAVs met snellere kruissnelheid worden uitgerust, en meer gegevens kunnen in dezelfde tijd worden verkregen.

5. De hoge precisie is de kernvraag op het gebied van het onderzoeken en het in kaart brengen. De uitstrekkende nauwkeurigheid van pm-1500 lasermeetsysteem in de lucht kan 5mm@50m bereiken, en de uitvoerige nauwkeurigheid van het systeem is beter dan 5cm, ontmoetend diverse high-precision toepassingsscenario's.

6. Pm-1500 past het lasermeetsysteem in de lucht multiechotechnologie toe. De sensor van het laseraftasten in het systeem zendt laserimpulsen uit om het vegetatiehiaat te doordringen en de grond te bereiken, om de terreininformatie onder de vegetatie te verkrijgen. Het systeem kan tot 4 echosignalen verkrijgen, en kan bomen doordringen en de echtste oppervlakteinformatie zelfs op dicht gegroeide gebieden terugkoppelen.

7. Pm-1500 zijn een nieuwe generatie van high-precision LiDAR vlaggeschipsysteem in de lucht die onafhankelijk door Hi-Cloud wordt ontwikkeld. Het heeft de kenmerken als lange afstand, hoog puntfrequentie, hoge precisie, stabiele algemene prestaties, eerlijke en grootmoedige prijs en super rendabel.

Pracital toegepaste projecten van pm-1500

1. 3D Stad ModelProject

Overzicht: De totale oppervlakte van het onderzoeksgebied is ongeveer 10 vierkante kilometers. Het is noodzakelijk om de originele wolk van het laserpunt en het schuine beeld in het onderzoeksgebied te verkrijgen, en het 3D model volgens de verkregen oorspronkelijke gegevens te produceren.

Vereiste: De wolk van het laserpunt door LiDAR luchtdieonderzoekstechnologie in de lucht wordt en de digitale afbeeldinggegevens door schuine camera worden genomen verkregen worden gebruikt om Digitaal Verhogingsmodel (DEM) en Digitale Orthophoto Kaart (DOM) te produceren en opstellen terreinmodel dat. Tegelijkertijd, wordt het 3D model geproduceerd gebaseerd op de wolkengegevens van het laserpunt en lijntekening.

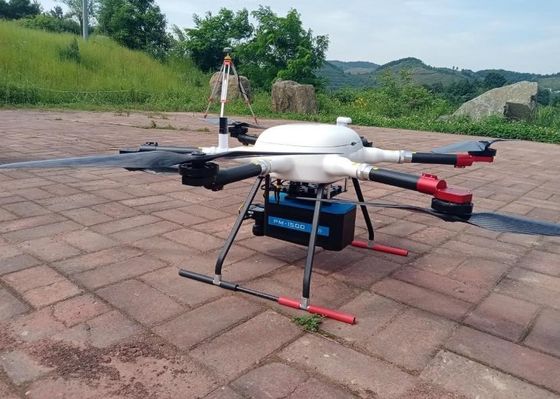

Oplossing: Het project keurt LiDAR pm-1500 goed door UAV voor meting wordt gedragen die. De start en de landende punten zullen met brede visie en hoge hoogte zo ver mogelijk worden gevestigd.
