100-2000Khz PRR pm-1500 LiDAR van het Laseraftasten Systemen In de lucht voor Hommels

van de waaier5mm@50m van 100-2000Khz PRR 1500m@60 % nauwkeurigheid pm-1500 LiDAR Systeem In de lucht met 0.001° hoekige resolutie75° Gezichtsveld

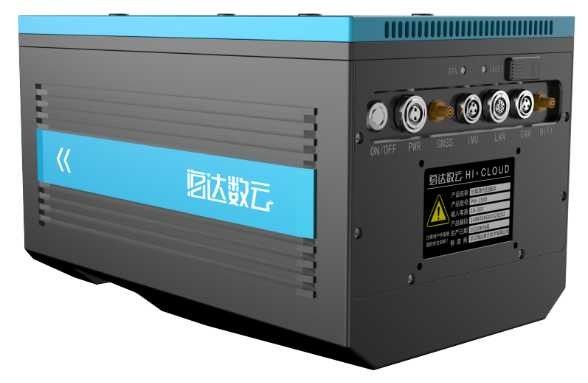

Pm-1500 hoge precisielidar systeem is het in de lucht gebaseerd op een nieuwe generatie van het kader van de kerntechnologie van Wuhan-Co. van de hallo-Wolkentechnologie, Ltd. Het is onlangs gelanceerde LiDAR in de lucht met hoog puntfrequentie, hoge aftastenfrequentie, hoge precisie en strak integratie. De kerncomponent van het systeem is de laserscanner met de functie van de multi-echotechnologie die onafhankelijk door Hi-Cloud wordt ontwikkeld. Het integreert modules zoals high-precision traagheidsnavigatiemodule en luchtonderzoekscamera. Het is geschikt voor diverse dragers zoals VTOL vaste vleugeluav, multirotoruav en helikopter. Gecombineerd met professionele post-verwerkt software, een het „eind aan eind“ oplossing zal aan de klant worden aangeboden om hun problemen op te lossen en taken te vervullen.  Het wordt wijd gebruikt in de afbeelding van de onderzoeksrang, het topografische onderzoeken en in kaart brengen, kadastraal onderzoek, verkeersonderzoek, de inspectie van de machtslijn, bosbouwonderzoek, ramp controle en andere gebieden.

Specificatie

PM1500 hoge Precisielidar Systeem In de lucht

Systeemvoordelen

• het hoge puntfrequentie van 2.000.000 points/s: ultra hoog puntdichtheid, geschikt voor complexe verrichtingen, geschikt voor stroom/bosbouw/modellerende en andere scenario's
• 1500m lange metingswaaier: de gemakkelijke verwerking van de hoge gegevens van het dalingsterrein, verbetert verrichtingsefficiency
• Multi-echotechnologie: 4 keer doordringt de multi-echo, het hiaat van de oppervlaktevegetatie, terugkoppelt de echte terreindistributie
• -40°C~+60°C temperatuurwaaier: verrichting in extreem milieu, gezicht aan de uitdaging
• Puntwolk in real time: de realtime koppelt, controleert verrichting ter plaatse terug, toelaat noodsituatiebesluit - makend
• Vrij basisstation: geen behoefte aan opstellingsbasisstation, hoge precisie, voor alle weersomstandigheden
• Gehele processoftware: one-stop gegevens - de verwerking, realiseert meer mogelijkheden

Toegepaste Projecten

1. Inspectie van de transmissielijn van 500kV gelijkstroom

De geïnspecteerde lijn van het project is het segment van de de transmissielijn van 500kV gelijkstroom, met inbegrip van 3 basistorens en 2 intervallen, met een totale lengte van ongeveer 0.8km.

De transmissielijn in deze sectie is geëlektriseerd, met het kronkelen van terrein, vegetatiedekking, rijke geomorphic types, goede intervisibility tussen torens, en de wegen kunnen onder de torens bereiken.

Projectvereiste: De statusanalyse van het gevaarspunt/de vooruitlopende analyse van het Gevaarspunt/de kwantitatieve analyse van de Componentenstatus

Het pm-1500 hoge precisielidar systeem wordt in de lucht gebruikt voor gegevensverzameling. DSM/DEM zal snel geproduceerd worden voor DLG en 3D modelproductie.

2. Topografisch Onderzoek

Het onderzoeksgebied is hoofdzakelijk vlak terrein met kleine golvingen en een maximumhoogteverschil van 20 meters. Er is een hoofdweg op het onderzoeksgebied, met meer vegetatie en verscheidene dicht bevolkte gebieden.

Nauwkeurigheidsvereiste: 1)Het vereiste van de puntdichtheid is beter dan 16pt/m ²;  2)Horizontale/verticale nauwkeurigheidsvereisten: ≤5cm, voldoe 1:500 aan topografisch het onderzoeken en het in kaart brengen vereiste

Projectmoeilijkheden:

1) Complex terrein: Het onderzoeksgebied heeft dichte vegetatie, en het traditionele onderzoeken en het in kaart brengen kunnen geen nauwkeurige verhogingsgegevens in het onderzoeksgebied efficiënt verkrijgen;

2) Strakke tijd: Het vergt 3 dagen om de gegevensverzameling en resultaatgegevensoutput van het onderzoeksgebied voltooid te zijn;

3) Moeilijk vervoer: De wegvoorwaarden in het onderzoeksgebied zijn ingewikkeld, en het vervoer van traditioneel het onderzoeken en het in kaart brengen materiaal is tijdrovend en afmattend;

4) Epidemie: Er zijn vele ingezetenen in het dorp, en strikt sluiten-van controle bracht het beheer tijdens de epidemie bepaalde uitdagingen aan gebiedsgegevensverzameling.

De belangrijkste die instrumenten en het materiaal in het project worden geïnvesteerd zijn hallo-Wolk pm-1500 LiDAR systeem in de lucht, L150-multi-rotoruav platform, hallo-Doelirtk2 ontvanger, en het stedelijke off-road voertuig.

3. 3D Stad ModelProject

De totale oppervlakte van het onderzoeksgebied is ongeveer 10 vierkante kilometers. Het is noodzakelijk om de originele wolk van het laserpunt en het schuine beeld in het onderzoeksgebied te verkrijgen, en het 3D model volgens de verkregen oorspronkelijke gegevens te produceren.

De wolk van het laserpunt door LiDAR luchtdieonderzoekstechnologie in de lucht wordt en de digitale afbeeldinggegevens door schuine camera worden genomen verkregen worden gebruikt om Digitaal Verhogingsmodel (DEM) en Digitale Orthophoto Kaart (DOM) te produceren en opstellen terreinmodel dat. Tegelijkertijd, wordt het 3D model geproduceerd gebaseerd op de wolkengegevens van het laserpunt en lijntekening.

Verkrijg de de bouwhoogte door het 3D model, verkrijg de de bouwinformatie door het schuine beeld en maalde foto's, en bouwen dan de database van de de bouwinformatie.

Het project keurt LiDAR pm-1500 goed door UAV voor meting wordt gedragen die. De start en de landende punten zullen met brede visie en hoge hoogte zo ver mogelijk worden gevestigd.
