4.4kg hoge Precisie Mobiel LiDAR Systeem pm-1500 PRR100-2000kHz

4.4kg van de hoge precisie1500m@60 % van 5mm@50m de lange afstand mobiel LiDAR systeem pm-1500 met de frequentie van 2million points/s

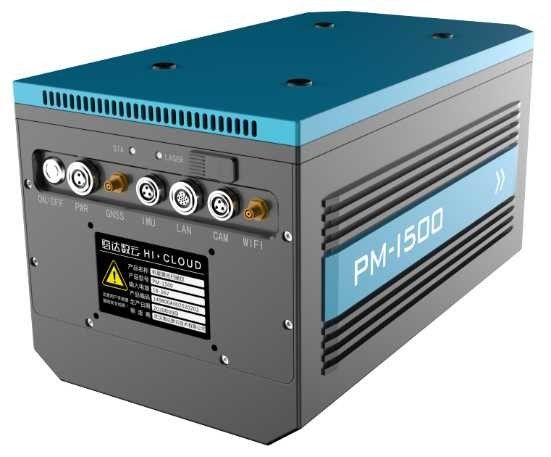

Onafhankelijk ontwikkeld door Wuhan Hi-Cloud Technologieco., integreren Ltd, high-precision en lange-afstands mobiel LiDAR systeem pm-1500 high-precision laserscanner, high-precision POS (GPS, IMU) en andere die sensoren op een nieuwe generatie van het kader van de kerntechnologie worden gebaseerd. De kerncomponent van het systeem is de laserscanner met de functie van de multi-echotechnologie.

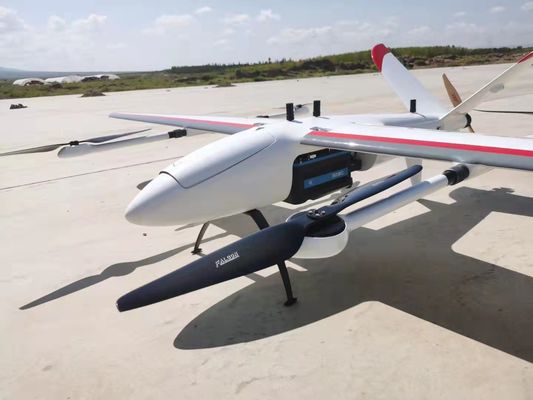

Het kan op multirotoruav, VTOL vaste vleugeluav, kleine vliegtuigen en helikopter worden toegepast om dichte high-precision de wolkengegevens van het laserpunt ter plaatse te verkrijgen over een snel vliegend mobiel platform. Het kan 3D wolk van het laserpunt en POS gegevens synchroon verkrijgen, snel DSM, DEM en DOM en opbrengst DLG en 3D modellen door een volledige reeks gegevens produceren - verwerking en toepassingssoftware. Het systeem wordt wijd gebruikt in het nieuwe fundamentele onderzoeken en het in kaart brengen, digitale 3D modellering, het topografische onderzoeken en in kaart brengen, kadastraal onderzoek, verkeersonderzoek, de inspectie van de machtslijn, bosbouwonderzoek, ramp controle en andere gebieden.

Parameterspecificatie van mobiel LiDAR systeem pm-1500

Punten	Indicatoren	Parameters
Camera	Cameraresolutie	42.4MP
	Brandpuntsafstand	28mm



Punten	Indicatoren	Parameters
POS Systeem	Positienauwkeurigheid (post-verwerkt)	Horizontale 0.01m
		Verhoging 0.02m
	Richtlijnnauwkeurigheid (post-verwerkt)	Rubriek 0.009°
		Hoogte/Broodje 0.005°



Hoofdvoordelen van mobiel LiDAR systeem pm-1500

1. Hoge precisie: De uitstrekkende nauwkeurigheid van mobiel LiDAR pm-1500 systeem kan 5mm@50m bereiken, en de uitvoerige nauwkeurigheid van het systeem is beter dan 5cm, ontmoetend diverse high-precision toepassingsscenario's.



2. Hoge frequentie: Het mobiele LiDAR pm-1500 systeem met super hoge frequentie van zelfs 2 miljoen punten per seconde kan met UAV met snellere kruissnelheid worden uitgerust, en meer gegevens kunnen in dezelfde tijd worden verkregen.



3. Lange metingswaaier: Het ultra lange uitstrekken zich van 1500 meters verzekert zeer de verrichtingsveiligheid in het milieu van grote topografische schommeling.



4. Lichtgewichtlichaam: Het algemene gewicht van het systeem is minder dan 4.4kg. Zelfs als u om met UAVs en andere toebehoren uitgaat te werken, kan een gewoon voertuig allemaal laden, wat zeer geschikt is.



5. Integratie: De algemene structuur van pm-1500 lasermeetsysteem in de lucht is innovatively geoptimaliseerd. Het integreert hoogst sensoren zoals laserscanner, GPS, IMU en luchtonderzoekscamera, enz. Het is lichtgewicht en gemakkelijk te installeren.



6. Multiechotechnologie: Het mobiele LiDAR pm-1500 systeem past multiechotechnologie toe. Het kan tot 4 echosignalen verkrijgen, en kan bomen doordringen en de echtste oppervlakteinformatie zelfs op dicht gegroeide gebieden terugkoppelen.



Praktische toepassingen:



1. Topografisch onderzoek door PM-1500



2. Digitaal 3D stadsmodel door PM-1500



3. Inspectie van de transmissielijn van 500kV gelijkstroom door PM-1500
