Hoge Precisie4.4kg MMS LiDAR Mobiel Afbeeldingssysteem pm-1500 1500m Lange afstand

de hoge precisie 4,4 kg-LiDAR mobiel afbeeldingssysteem pm-1500 van 5mm@50m met 1500m lange afstand en de frequentie van 2million points/s

Pm-1500 LiDAR is het mobiele afbeeldingssysteem een high-precision, hoge frequentie en een lange-afstands mobiel die lasermeetsysteem onafhankelijk door Wuhan Hi-Cloud Technologieco. wordt ontwikkeld, Ltd. Het integreert high-precision traagheidsnavigatiemodule en luchtonderzoekscamera. De kerncomponent van het systeem is de laserscanner met de functie van de multi-echotechnologie. Het kan 3D wolk van het laserpunt en POS gegevens synchroon verkrijgen, snel DSM, DEM en DOM en opbrengst DLG en 3D modellen door een volledige reeks gegevens produceren - verwerking en toepassingssoftware.

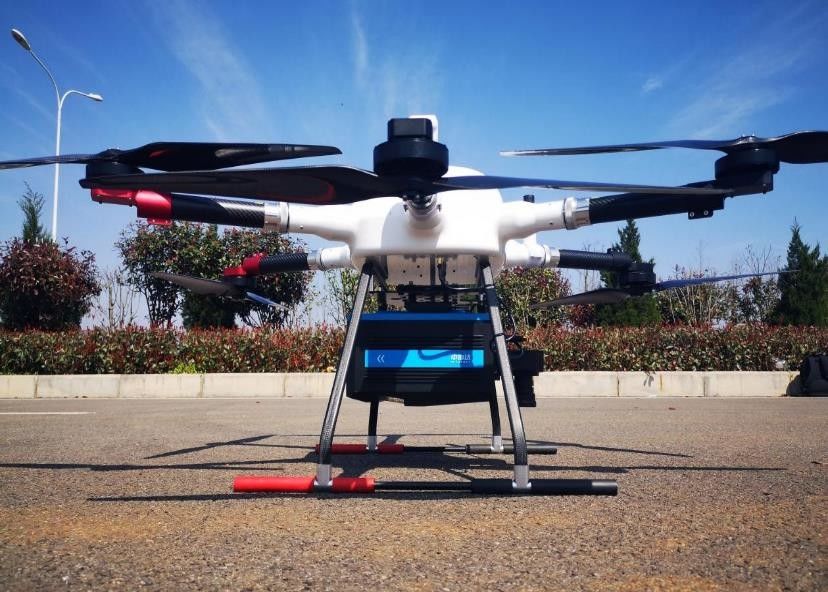

Pm-1500 kan het systeem op multirotoruav, VTOL vaste vleugeluav, kleine vliegtuigen en helikopter worden toegepast om dichte high-precision de wolkengegevens van het laserpunt ter plaatse te verkrijgen over een snel vliegend mobiel platform. Gecombineerd met professionele post-verwerkt software, zal een geïntegreerde oplossing worden aangeboden. Het wordt wijd gebruikt in het nieuwe fundamentele onderzoeken en het in kaart brengen, digitale 3D modellering, het topografische onderzoeken en in kaart brengen, kadastraal onderzoek, verkeersonderzoek, de inspectie van de machtslijn, bosbouwonderzoek, ramp controle en andere gebieden.

Hoofdlijnen van pm-1500 LiDAR mobiel afbeeldingssysteem

• Lange metingswaaier: het maximumreflectievermogen van waaier1500m@60 %
• Hoge frequentie: tot 2 miljoen points/s
• Hoge precisie: waaiernauwkeurigheid 5mm@50m; systeemnauwkeurigheid dan beter 5cm
• Multiecho: 4 keer echo
• Lichtgewicht: 4.4kg
• Intregration: integreert hoogst sensoren zoals laserscanner, GPS, IMU en luchtonderzoekscamera, enz.
• Rendabel: stabiele rendabele prestaties,

Hoofdparameters van pm-1500 LiDAR mobiel afbeeldingssysteem

1. Laserscanner

2. Camerasysteem

3. POS systeem

4. Systeemprestaties

Toegepaste projecten van pm-1500 LiDAR mobiel afbeeldingssysteem

1. Topografisch onderzoeksproject

Het onderzoeksgebied is hoofdzakelijk vlak terrein met kleine golvingen en een maximumhoogteverschil van 20 meters. Er is een hoofdweg op het onderzoeksgebied, met meer vegetatie en verscheidene dicht bevolkte gebieden.

Nauwkeurigheidsvereiste: Het vereiste van de puntdichtheid is beter dan 16pt/m ²; Horizontale/verticale nauwkeurigheidsvereisten: ≤5cm, voldoe 1:500 aan topografisch het onderzoeken en het in kaart brengen vereiste

2. Inspectie van het project van de de transmissielijn van 500kV gelijkstroom

De geïnspecteerde lijn van het project is het segment van de de transmissielijn van 500kV gelijkstroom, met inbegrip van 3 basistorens en 2 intervallen, met een totale lengte van ongeveer 0.8km.

Vereisten: De statusanalyse van het gevaarspunt/de vooruitlopende analyse van het Gevaarspunt/de kwantitatieve analyse van de Componentenstatus

3. 3D stadsmodelproject

De totale oppervlakte van het onderzoeksgebied is ongeveer 10 vierkante kilometers. Het is noodzakelijk om de originele wolk van het laserpunt en het schuine beeld in het onderzoeksgebied te verkrijgen, en het 3D model volgens de verkregen oorspronkelijke gegevens te produceren.

De wolk van het laserpunt door LiDAR luchtdieonderzoekstechnologie in de lucht wordt en de digitale afbeeldinggegevens door schuine camera worden genomen verkregen worden gebruikt om Digitaal Verhogingsmodel (DEM) en Digitale Orthophoto Kaart (DOM) te produceren en opstellen terreinmodel dat. Tegelijkertijd, wordt het 3D model geproduceerd gebaseerd op de wolkengegevens van het laserpunt en lijntekening. Verkrijg de de bouwhoogte door het 3D model, verkrijg de de bouwinformatie door het schuine beeld en maalde foto's, en bouwen dan de database van de de bouwinformatie.
