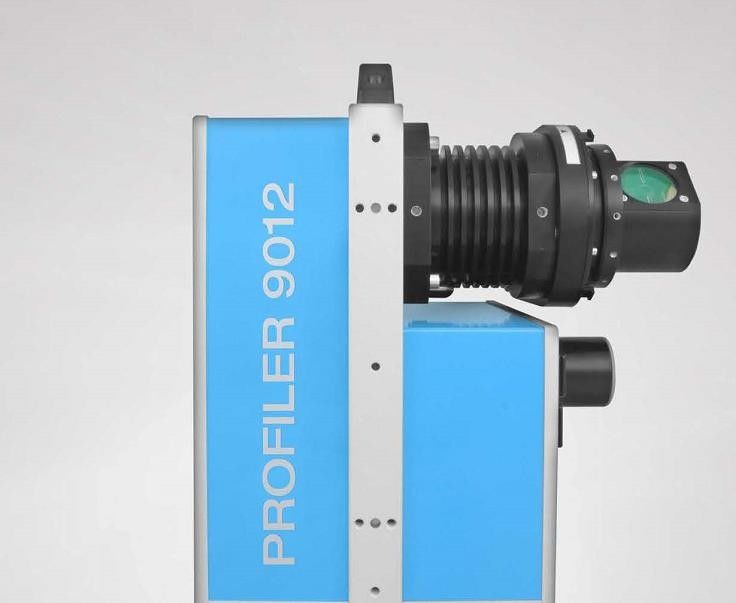

119m strekken zich 2D Laser Profiler Z+F Profiler 9012 635nm- uitGolflengte

Z+F 2D laser profiler 9012 keurt op fase-gebaseerde laser uitstrekkende wijze goed. Vergeleken met de algemene scanner van de impulslaser, ligt zijn grootste voordeel in de hoge nauwkeurigheid van meting. De uitstrekkende nauwkeurigheid van laser profiler 9012 van Z+F tweede kan 0.9mm@50m bereiken, kan de systeemnauwkeurigheid 5cm@100m bereiken. Met het tarief van de hoog punterkenning en hoge metingsnauwkeurigheid, kan het aan de behoeften van strikte high-precision metingsdoeleinden voldoen.

2. Hoge frequentie

Dank aan het geavanceerde industriële ontwerp van laser profiler 9012 van Z+F tweede, zijn frequentie van de laseremissie is tot 1,01 miljoen points/s, en de aftastensnelheid is tot 200 profiles/s. De ultrahoge puntfrequentie brengt de dichtheid van de hoger puntwolk, om rijke doeldetails beter te verkrijgen.

Toepassingsgebieden van laser profiler 9012 van Z+F tweede

Z+F 2D laser profiler 9012 kan met satelliet het plaatsen module, traagheidsnavigatiemodule, odometer, panoramische camera 360°, de module van de assemblagecontrole en krachtige computer worden geïntegreerd om high-precision op een voertuig gemonteerd 3D LiDAR hiScan-Z mobiel afbeeldingssysteem te vormen. Momenteel, wordt het systeem wijd etc. gebruikt in fundamentele topografische afbeelding, thematisch stedelijk onderzoek, verkeersonderzoek en ontwerp, straatmening, 3D digitale stad.

1. Fundamentele topografische onderzoek en afbeelding

High-precision 3D LiDAR hiScan-z mobiele afbeeldingssysteem kan alle geografische elementen van het gespecificeerde gebied snel verzamelen, en de verkregen high-precision gegevens kunnen aan de nauwkeurigheidsvereisten van 1:500 topografische kaart voldoen. Het kan afbeeldingsproductie door de bureaugegevens snel uitvoeren - verwerkingssoftware, en kan wijd op het toepassingsgebied van fundamenteel topografisch kaartonderzoek op grote schaal, stedelijke terreinonderzoek en update, stedelijke high-precision DEM-update etc. worden gebruikt.

2. Stedelijk gemeentelijk componentenonderzoek

Volgens de eisen ten aanzien van snelle aanwinst en toepassing van gemeentelijke componenten en andere elementen in stedelijk beheer, kan high-precision 3D LiDAR hiScan-Z mobiele afbeeldingssysteem de 3D gecoördineerde informatie snel verzamelen van doeleigenschappen over beide kanten van de weg, nauwkeurig en snel uittreksel en stedelijke gemeentelijke, stedelijke beheerscomponenten, verkeersteken, openluchtreclame en andere eigenschappen verzamelen, en de gehaalde en verzamelde resultaten publiceren en toepassen, kan het foutloos aan bestaande digitale stedelijke beheersystemen worden verbonden en kan op stedelijke beheertoepassinggebieden zoals digitaal stedelijk beheer worden toegepast.

3. Algemeen overzicht van het stedelijke modelleren

High-precision 3D LiDAR hiScan-z mobiele afbeeldingssysteem kan de 3Dpoint-wolkengegevens snel verzamelen van tuinbomen over beide kanten van de weg. Door de software van het tuinonderzoek, het kan semi de geometrische informatie zoals boompositie, diameter, boomhoogte, kroonbreedte, enz. automatisch halen Tegelijkertijd, gecombineerd met het panoramische beeld, kan het de input van boomtypes en andere eigenschappen realiseren.

4. Wegonderzoek en intelligent vervoer

High-precision 3D LiDAR hiScan-z mobiele afbeeldingssysteem verzamelt 3D wolken van het laserpunt op de weg en beide kanten tijdens snelle beweging, en kan weg verticale en horizontale secties, strook topografische kaarten en gegevens van de verkeers de thematische ruimte geografische informatie snel produceren. Het kan wijd in van de wegwederopbouw en uitbreiding techniekonderzoek, afbeelding van de weg de grote en middelgrote reparatie, topografische de kaartafbeelding van de wegstrook, brug en weg as-built onderzoek, het onderzoek van wegactiva en de databasebouw, weg 3D modellerende en andere worden gebruikt toepassingsgebieden.

5. Digitale 3D stad

High-precision 3D LiDAR hiScan-z mobiele afbeeldingssysteem kan stedelijke basisgegevens snel aftasten en verkrijgen, direct 3D ruimtegegevens van de puntwolk van de scène, het overeenkomstige high-definition textuurbeeld en het panoramische beeld verkrijgen, en snel 3D gegevensmodel verkrijgen door de modeltechnologie van de gegevensfusie, die wijd op de stedelijke geografische uitwisselingdienst, urbanisme, de bouwbeheer, slim communautair, slim huis en andere gebieden kan worden gebruikt.
