1000 - 1500mm Digitaal het Registrerensysteem van de Lengtesonde

Φ40 en de diameter van Φ50 mm en 1000~1500mm lengtesonde van jhd-TWEEDE Registrerensysteem

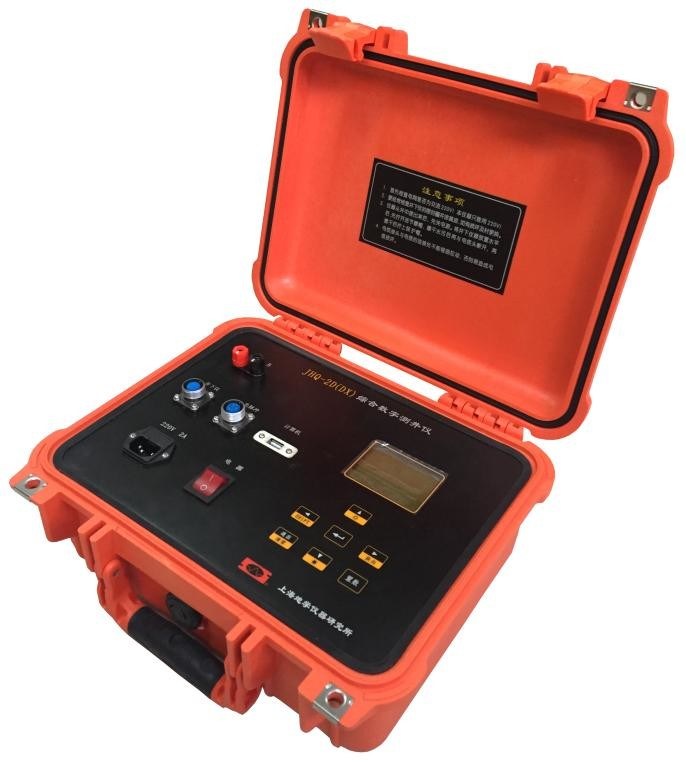

JHQ - tweede zijn een digitaal die registrerensysteem speciaal voor het gemak van veldwerk wordt ontworpen, die aan diverse soorten pijp en logboek kan verbinden. Omdat dit systeem een reeks van geavanceerde technologie gebruikt, verbetert het het gebruik die van één ground-based instrument één zware registrerensonde controleren die in één ground-based instrument diverse soorten registrerensonde controleren, etc. omvat het ook de diepe meting, de voeding. Het instrument heeft een lichtgewicht en eenvoudig verrichting en een onderhoud, die met het buistype kunnen worden verbonden, dat aseismatic, temperatuur-bestand, vochtbestendige en hoge betrouwbaarheid kan zijn.

Beschrijving

JHQ - het 2D geïntegreerde systeem van het digitale controleregistreren is een nieuwe generatie van digitaal registrerenmateriaal., dat bij het samenvatten van meer dan 20 jaar in productie en succesvolle ervaring van het onderzoek en de ontwikkeling van het digitale registrerenmateriaal, na de internationale nieuwe tendens van ontwikkeling van de kleine digitale registrerentechnologie, en het combineren met de nationale voorwaarden van China baseerde. Deze reeks van materiaal heeft de volgende voordelen over andere gelijkaardige producten:

(1) de metingsparameters zijn groot en het werkingsgebied is breed.

(2) de betrouwbaarheid is hoog en de Gemiddelde Tijd tussen Mislukking (MTBF) is lang.

(3) draagbaar, geschikt voor mobiel vervoer.

(4) werken en het onderhoud zijn eenvoudig.

De belangrijkste reden voor deze voordelen is dat het ontwerp en de ontwikkeling de verdiensten van andere absorberen, volledig overwegend de varioutsbehoeften van de industrie, en overwegend het concurrentievermogen in de internationale markt. JHQ - het 2D systeem kan meten dan 20 die soortenparameters, met metaalerts, steenkool, olieveld, radioactief, hydrologie, en andere gebieden van de diverse eisen van de gebruiker, met grote rendabel worden behandeld.

Eigenschappen & Voordelen

1. Normalisatie en modulariteit

In JHQ - het 2D geïntegreerde systeem van het digitale controleregistreren, zowel hardware als software, geen kwestiesonde of gronddoos, signaalmeting of signaaltransmissie, heeft het normalisatie en modularization ontwerpconcept goedgekeurd. De voordelen van normalisatie en modulariteitsproduct is uitstekend in de consistentie, de houdbaarheid en de betrouwbaarheid van producten. Het is geschikt te werken en te handhaven. De toebehoren zijn 100 percentenalgemeen begrip en kunnen op elk ogenblik worden uitgebreid.

2. Volledig ondergronds digitale en het signaaltransmissie van de meting

Alle signalen van de ondergrondse sonde worden omgezet door A/D en verzonden naar de grond na wordt gecodeerd. De ondergrondse sonde is een straat voor tweerichtingsverkeermededeling. De digitale metingen van de codetransmissie verbeteren zeer het anti-jamming vermogen, en het systeem zelf kan de foutcode verbeteren, die de kwaliteit van de signaaltransmissie waarborgt.

3. Oversamplingstechnologie om de meeste vormingsinformatie te verkrijgen

Het jhq-TWEEDE systeem gebruikt de bemonsteringsmethode voor de inzameling van vormingsinformatie. De oversampling bedragverhogingen met de daling van de registrerensnelheid, en over bemonstering verzekert de behoefte aan het digitale filtreren, het verbeteren van ruimteresolutie en het onderzoeken van nuttige informatie.

4. Kleine grootte van de ondergrondse sonde met hoge druk

JHQ - de 2D sonde is bijna diameter Φ40 en Φ50 mm, de verschijning van lengte 1000~1500mm grootte. De sonde wordt gemaakt van roestvrij staal. Weerstand tegen 20~40 MPa waterdruk, temperatuur van 70 ~ 90 ℃. De speciale orden kunnen 60 MPa de weerstand van de waterdruk, temperatuur 120 weerstand zijn ℃.

Parameter

1. Het gebruik van het milieu: Voeding: 220V, 50 Herz; Het gebruiken van de milieutemperatuur: -20℃ ~ 45℃; Het gebruiken van de milieuvochtigheid: 90% of minder (45℃)

2. Het dieptemeetsysteem: De waaier van de dieptemeting: 0 ~ 9999,99 m; Diepteresolutie: 0,28 mm; De waaier van de snelheidsmeting: 0 ~ 9999m/h; Diep optisch impulssignaal: 3600 impulsen per meter

3. Signaaltransmissiesysteem: De outputsignaal van het bodemgat: bipolaire codage; Communicatie met de computer: RS232 of USB; Het ondergrondse niveau van de signaalopsporing: plus of minus 0,5 V ~ plus of minus 12V

4. Bereken de diepte van de grafiek; 1:10; 1:50. 1:100. 1:0; 1, 50, 0, enz.

5. De tekeningsnauwkeurigheid: 8 punten per millimeter (kromme); 64 pixel per vierkante millimeter (beeldmethode)
