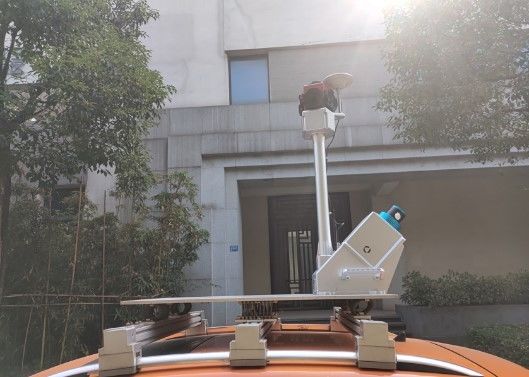

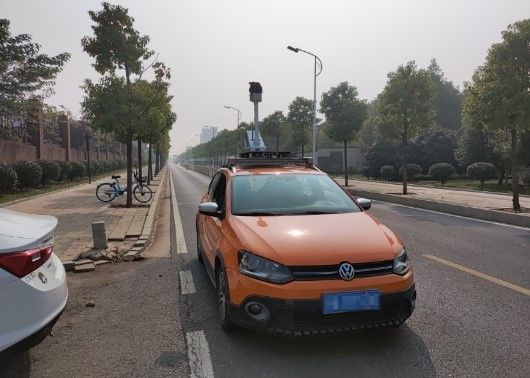

Lichtgewichtlidar hiScan-C Mobiele de Autolidar van het Afbeeldingssysteem Sensor

5mm@40m-LiDAR hiScan-C van de precisie150m/300/600m@90 % waaier 200scans/s Mobiel Afbeeldingssysteem voor dagbouwmijn controle

De hellingsgrondverschuiving is een frequente grote ramp in de productie van dagbouwmijn. om de veilige productie van dagbouwmijn te verzekeren, nauwkeurig en efficiënt zijn het toezicht en de voorspelling op hellingsgrondverschuiving bijzonder belangrijk. De traditionele dagbouwhelling controlemethode is controlepunten voor periodieke observatie te schikken. De traditionele controlemethode heeft de volgende nadelen: eerst, kunnen sommige gevaarlijke gebieden niet door landmeters worden bereikt, resulterend in het onvermogen van controlepunten om het gehele beeld te behandelen; ten tweede, heel wat tijd neemt de gebiedsinzameling, en de updatecyclus is lang.

Het HiScan-reekslidar mobiele afbeeldingssysteem kan de afbeelding van het gehele mijnbouwgebied snel voltooien. De verkregen 3D de wolkengegevens van het laserpunt hebben hoogte - dichtheid en geen weglating, die zeer de verbetering van de gegevens van de plaatsmeting in het mijnbouwgebied verbetert. De misvormingsgraad en de verplaatsing van de gehele helling kunnen worden verkregen door de uitgeruste software te gebruiken om de gegevens van aangrenzende observatieperiodes te registreren.

Parameters van het systeem

Type/Model	HiScan-c SU1	HiScan-c SU2
Aantal van Sacnners	1	2
Waaiermeting	150m/300/600m@90 %	150m/300/600m@90 %
Laserfrequentie	Max. 500.000 points/s	Max. 1.000.000 points/s
Gewicht	13kg	36kg
Waaiernauwkeurigheid	5mm@40m
Hoekige Metingsresolutie	0.0088°
De Resolutie van de panoramacamera	30M pixel
Nauwkeurigheid	5cm@100m
Aftastensnelheid	200scans/s

Eigenschappen van het systeem

1. Miljoen de emissiefrequentie van de niveaulaser: verzamel high-density de gegevens van de puntwolk en koppel de echte informatie van grondvoorwerpen terug

2. 5mm@40m-waaiernauwkeurigheid: de ultrahoge nauwkeurigheid van de puntwolk en de nauwkeurigere puntselectie, kunnen wijd op high-precision toepassingsgebieden worden gebruikt

3. Hoge betrouwbaarheid: LiDAR hiScan-c heeft het mobiele afbeeldingssysteem hoge graad van productization, stabiele en betrouwbare systeem

4. Lichtgewicht: kleine grootte en veelvoudige dragers die, zeer de dode hoek van verrichting verminderen

5. Hoge intelligentie: naadloze integratie van puntwolk en panorama
