Mobiel LiDAR hiScan-c land die 5mm@40m-het Controlesysteem van de Nauwkeurigheidsmisvorming onderzoeken

150m/300/van de de waaier200scans/s snelheid van 600m@90 % de nauwkeurigheids hiScan-C Mobiel LiDAR van 5mm@40m Systeem voor tunnelsectie controle

De stedelijke spoordoorgang heeft groot gemak aan burgers, maar met de groei van de tijd van de treinverrichting, de verandering van omringende geologische voorwaarden gebracht, evenals zal de invloed van aangrenzende techniekbouw, leiden tot de misvorming van het tunnelspoor en ernstige veiligheidsrisico's. Nochtans, heeft de traditionele tunnel controlemethode lage controleefficiency, lage graad van automatisering, en verbruikt heel wat tijd en loonkosten.

Met de stijging van 3D technologie van de laser mobiele meting, heeft het de kenmerken van hoog rendement, niet-contact en initiatief. Het kan de gegevens van high-precision en high-density puntwolk verkrijgen, en tunnelsectie de controleresultaten verkrijgen van uitstekende kwaliteit door binnenverwerking. Kan 3D de laser mobiele meetsysteem van de HiScanreeks effectief de tekortkomingen van traditionele controlemethodes oplossen, die tunnel controle efficiënter en geschikt maken.

Eigenschappen

1. Het zelf-ontwikkelde nieuwe het onderzoeken en het in kaart brengen materiaal hiScan-C high-precision mobiele LiDAR systeem heeft hoge graad van productization, stabiele en betrouwbare systeem, en zijn gegevens kunnen wijd op het basisterrein onderzoeken en in kaart brengend, stedelijk speciaal onderzoek, verkeersonderzoek en de kaart van de de straatmening van ontwerpinternet, 3D digitale stad en andere gebieden worden gebruikt.

2. Met hoge de waaiernauwkeurigheid van 5mm@40m, kan het systeem wijd op high-precision toepassingsgebieden zoals de kaart van de straatmening etc. worden gebruikt, basisterreinafbeelding, stedelijk gemeentelijk componentenonderzoek, de informatisering van het verkeersonderzoek, stedelijk het modelleren onderzoek, digitale/intelligente 3D Stad.

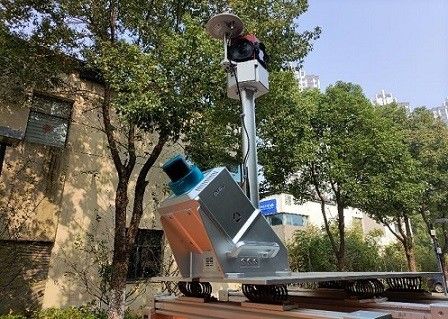

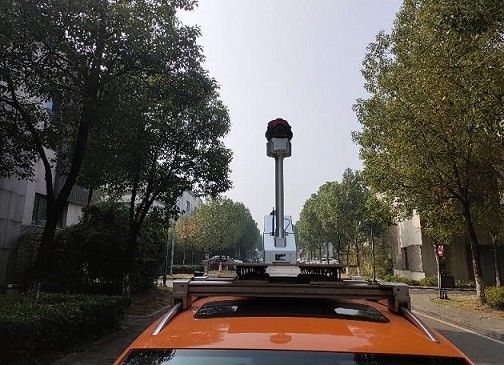

3. High-precision mobiele LiDAR hiScan-c systeem kan gemakkelijk op auto's, schepen of andere mobiele dragers worden geïnstalleerd, en heeft miljoen de emissiefrequentie van de niveaulaser. Tijdens de hoge snelheidsbeweging van de drager, kan het high-density de gegevens van de puntwolk verzamelen en de echte informatie van grondvoorwerpen terugkoppelen.

4. High-precision mobiele LiDAR hiScan-c systeem integreert sensoren zoals satelliet het plaatsen module (GNSS), traagheidsnavigatieeenheid (IMU), afstand in mijlencodeur, panoramische camera 360°, de module van de assemblagecontrole, en krachtige computers. Verstrek geïntegreerde oplossingen om aan de behoeften van klanten te voldoen.

Parameters

Type/Model	HiScan-c SU1	HiScan-c SU2
Aantal van Sacnners	1	2
Waaiermeting	150m/300/600m@90 %	150m/300/600m@90 %
Laserfrequentie	Max. 500.000 points/s	Max. 1.000.000 points/s
Waaiernauwkeurigheid	5mm@40m	5mm@40m
Hoekige Metingsresolutie	0.0088°	0.0088°
De Resolutie van de panoramacamera	30M pixel	30M pixel
Nauwkeurigheid	5cm@100m	5cm@100m
Aftastensnelheid	200scans/s	200scans/s
Gewicht	13kg	36kg
