Het multiplatform integreerde UAV LiDAR hoogst Systeem ARS-1000 920m Waaieraftasten

Het multiplatform integreerde UAV LiDAR hoogst systeem ARS-1000 met lange afstand van 920m en 15mm@150m-nauwkeurigheid

ARS-1000 UAV LiDAR integreert het systeem sensoren zoals high-precision laser, high-definition camera, GPS, de traagheidsnavigatie van MEMS en de eenheid van de opslagcontrole. Het is een gebaseerd systeem van Riegl LiDAR dat ontwikkeld en gebouwd door Hi-Cloud, die 3D wolk van het laserpunt, POS gegevens en beeldgegevens kan synchroon verkrijgen. Het steunt wijze van de basisstation de vrije verrichting, door de uitgeruste gegevens - verwerking en toepassings de software, produceert snel resultaat als DSM, DEM, DOM en DLG.

Gebaseerd op de voordelen van lichtgewicht, geschikt vervoer en hoog rendement van resultaten die, wordt het systeem wijd gebruikt op de toepassingsgebieden zoals noodsituatieafbeelding, topografische afbeelding, de inspectie van de machtslijn, wegonderzoek, kustertsaderonderzoek, uitgraving en het vullen berekening, archeologisch onderzoek en etc. het in kaart brengen verwerken.

Specificaties van ARS-1000 UAV LiDAR Systeem

• Maximummetingswaaier: 920m @60%
• Minimummetingswaaier: 5m
• Waaiernauwkeurigheid: 15mm @150m
• Herhalingsnauwkeurigheid: 10mm @150m
• Max. Efficiënte Puntfrequentie: 500000 points/s
• Lasertoestel voor Aanpassing: 6 niveaus
• Maximumaantal ontvangen echo's: 4~15
• (Verkiesbaar) gezichtsveld: 0~330° (60°~90°airborne-wijze)
• (Verkiesbare) aftastenfrequentie: 10~200 scans/s
• Hoekige Resolutie: 0.001°

• Positienauwkeurigheid (post-verwerkt): Horizontale 0.01m/Verhoging 0.02m
• Richtlijnnauwkeurigheid (post-verwerkt): Rubriek 0.010°/Hoogte/Broodje 0.005°

• Cameraresolutie: ≥42.4MP
• Cameragewicht:<500g>


• Laserklasse: Class1 (oogbrandkast)
• Absolute Nauwkeurigheid: horizontaal <5cm>
• Gewicht: 4.5kg
• Opslag: 1TB SSD
• Inputvoltage: 20~30V
• Machtsconsumptie:<75w>

• Verrichtingstemperatuur: -10℃~+40℃
• Opslagmilieu: -20℃~+50℃/Vochtigheid < 85="">

Hoofdvoordelen van het ARS-1000 UAV LiDAR Systeem

• Het ARS-1000 UAV LiDAR systeem keurt een geïntegreerde architectuur van het hardwareplatform goed, die de 3D sensor van het laseraftasten, het traagheidsnavigatiesysteem en GPS in de platformarchitectuur integreert. Het kleinere volume en het gewicht maken het materiaal gemakkelijk te dragen en te installeren.
• Het ingebedde geïntegreerde platform maakt het systeem krachtiger en stabiel, en verbetert de systeemnauwkeurigheid.
• Met de draadloze controlewijze van de mobiele terminal, kan de verrichtingsstaat van het systeem ver worden gecontroleerd, zodat de exploitanten de verrichtingssituatie kunnen op elk ogenblik worden.

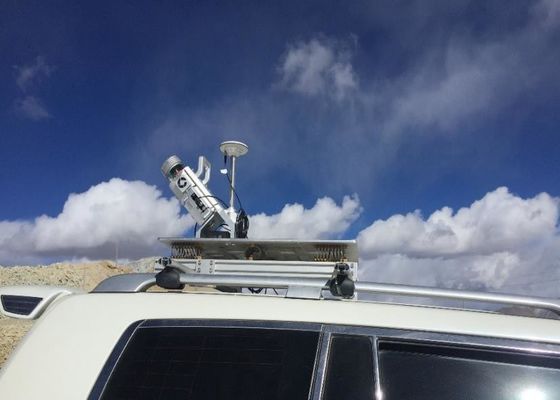

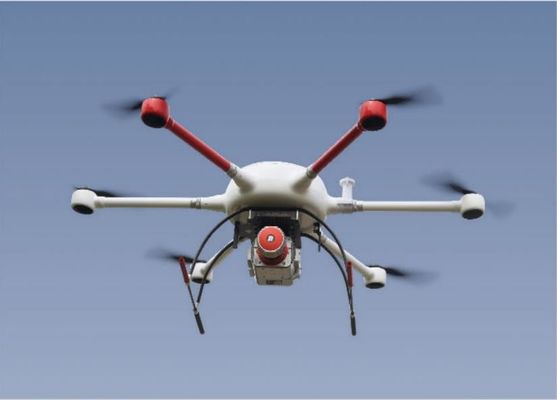

• Het systeem kan aan diverse dragerplatforms, zoals multirotoruav en VTOL vaste vleugeluav aanpassen. Bovendien kan het ook aan diverse verrichtingswijzen zoals op een voertuig gemonteerde en rugzakwijze aanpassen.
• Op de voorwaarde van 60%-reflectievermogen van grondvoorwerpen, kan het systeem een maximummetingswaaier van 920m hebben. Nemend het platform in de lucht als voorbeeld, hoger het uitstrekken zich, kan hoger UAV beklimmen, groter het metingsgebied, en de meer gegevens van de puntwolk zullen worden verzameld.

Het project van het wegonderzoek van het ARS-1000 UAV LiDAR Systeem

Projectoverzicht:

Het terrein van het onderzoeksgebied is complex, is de vegetatie weelderig en het hoogteverschil is groot. Twee wegen moeten, met een totale lengte van ongeveer 60km worden gemeten.

Projectvereiste en moeilijkheden:

Verantwoordelijk ben voor de verticale en horizontale sectiemeting van 100 meters (200 meters van bandbreedte) aan beide kanten van de middenlijn van de weg volgens de relevante normen, de technische beschrijvingen en de procedures, en de outputresultaten zullen het 1:500 in kaart brengend vereisten in overeenstemming zijn met.

wegens het hooggebergte, de ruwe wegen, de weelderige vegetatie en het dichte verkeer op de weg, is de taak van gebiedsonderzoek gevaarlijk.

Projectoplossing:

Volgens de specifieke situatie van het project, wordt systeem ARS-1000 goedgekeurd om vluchtgegevens langs de weg volgens de relatieve hoogte van 200m te verzamelen.
