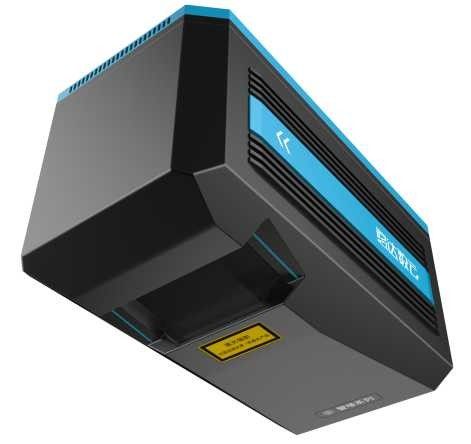

Lichtgewicht Hoge Frequentieuav LiDAR Systeem pm-1500 100-2000Khz

Hoog UAV van 5mm@50m lichtgewicht4.4kg van de freuency2million points/s hoog nauwkeurigheid LiDAR Systeem pm-1500 met waaier 1500m

Pm-1500 die UAV LiDAR is het systeem, op een nieuwe generatie van het kader van de kerntechnologie wordt gebaseerd, onlangs gelanceerde binnenlandse LiDAR in de lucht met hoog puntfrequentie, hoge lijnfrequentie, hoge precisie en hoge integratie. De kerncomponent van laserscanner met wordt multiechotechnologie onafhankelijk ontwikkeld door Wuhan Hi-Cloud Technologieco., Ltd. Het gehele systeem integreert modules zoals high-precision traagheidsnavigatiemodule en luchtonderzoekscamera. Met de innovatively geoptimaliseerde structuur, is het gewicht van pm-1500 UAV LiDAR systeem slechts 4.4kg. Pm-1500 kunnen op verschillende dragers, zoals multirotoruav, VTOL vaste vleugeluav, kleine vliegtuigen worden opgezet en helocopter.

Gesteund tegen de tijd dat de synchronisatietechnologie van onafhankelijke intellectuele-eigendomsrechten en de geïntegreerde multi-sensor integratietechnologie, het 3D wolk van het laserpunt en POS gegevens kunnen synchroon verkrijgen, snel DSM, DEM en DOM en opbrengst DLG en 3D modellen door een volledige reeks gegevens produceren - verwerking en toepassingssoftware.

Het wordt wijd toegepast op verschillende gebieden zoals het fundamentele onderzoeken en het in kaart brengen, digitale 3D modellering, het topografische onderzoeken en het in kaart brengen, kadastraal onderzoek, verkeersonderzoek, de inspectie van de machtslijn, bosbouwonderzoek, ramp die etc. controleren.

Specificatie van pm-1500

Eigenschappen van pm-1500

• Lange afstand: reflecivity van 1500m@60 %. Het ultra lange uitstrekken zich laat het systeem toe om een vluchtplatform met hogere vluchthoogte en snellere snelheid te dragen, een bredere vluchtriem te plaatsen, en meer gegevens van de puntwolk te verzamelen tegelijkertijd, die zeer de de aanwinstenefficiency van de puntwolk verbeteren.
• Hoge prevcision: de waaier accuracy= 5mm@50m, systeemnauwkeurigheid< 5cm=""> ontmoet diverse high-precision toepassingsscenario's.
• Hoge frequentie: tot 2 miljoen punten per seconde. De gegevens van de puntwolk zijn meer geraffineerd en kunnen op landform van het onderzoeksgebied meer echt wijzen.
• Integratie: de algemene structuur van pm-1500 UAV LiDAR systeem is innovatively geoptimaliseerd. Het integreert hoogst sensoren zoals laserscanner, GPS, IMU en luchtonderzoekscamera, enz.
• Lichtgewicht: 4.4kg. Het kan gemakkelijk door een individu worden gedragen. Het is geschikt voor multiplatforms zoals VTOL vaste vleugeluav, multirotoruav en helikopter.
• Multiecho: 4 keer echo. Pm-1500 UAV LiDAR past het systeem multiechotechnologie toe. De sensor van het laseraftasten in het systeem zendt laserimpulsen uit om het vegetatiehiaat te doordringen en de grond te bereiken, om de terreininformatie onder de vegetatie te verkrijgen.
• Rendabel: het hoge die precisieuav LiDAR vlaggeschipsysteem onafhankelijk door Hi-Cloud wordt ontwikkeld. Het is vrij rendabel en verstrekt stabiele prestaties.

Toegepaste projecten van pm-1500

1. 3D stadsmodelproject: verkrijg de de bouwhoogte door het 3D model, verkrijg de de bouwinformatie door het schuine beeld en maalde foto's, en bouwen dan de database van de de bouwinformatie.

2. Topografisch afbeeldingsproject:

• Het vereiste van de puntdichtheid is beter dan 16pt/m ²;
• Horizontale/verticale nauwkeurigheidsvereisten: ≤5cm, voldoe 1:500 aan topografisch het onderzoeken en het in kaart brengen vereiste.

3. Inspectie van het project van de de transmissielijn van 500kV gelijkstroom: de geïnspecteerde lijn van het project is het segment van de de transmissielijn van 500kV gelijkstroom, met inbegrip van 3 basistorens en 2 intervallen, met een totale lengte van ongeveer 0.8km.
