Hallo-wolk, een leider van 3D technologie van het laseraftasten.
 |
| Plaats van herkomst: | China |
| Merknaam: | Hi-Cloud |
| Certificering: | ISO, others upon the requests |
| Modelnummer: | ARS-1000L LiDAR Onderzoek In de lucht |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Vervoergeval |
| Levertijd: | 10 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 10 reeksen/maand |
| Metingswaaier: | 5m ~ 1350m | Nauwkeurigheid: | 15mm@150m |
|---|---|---|---|
| Maximumaantal ontvangen echo's: | 4~15 | (Verkiesbaar) gezichtsveld: | 0~330° (60°~90°airborne-wijze) |
| Laserklasse: | Class1 (oogbrandkast) | Verrichtingstemperatuur: | -10℃~+40℃ |
| Markeren: | Geïntegreerd LiDAR Onderzoek In de lucht,Lange afstandlidar Onderzoek In de lucht,lange afstandlidar hommelonderzoek |
||

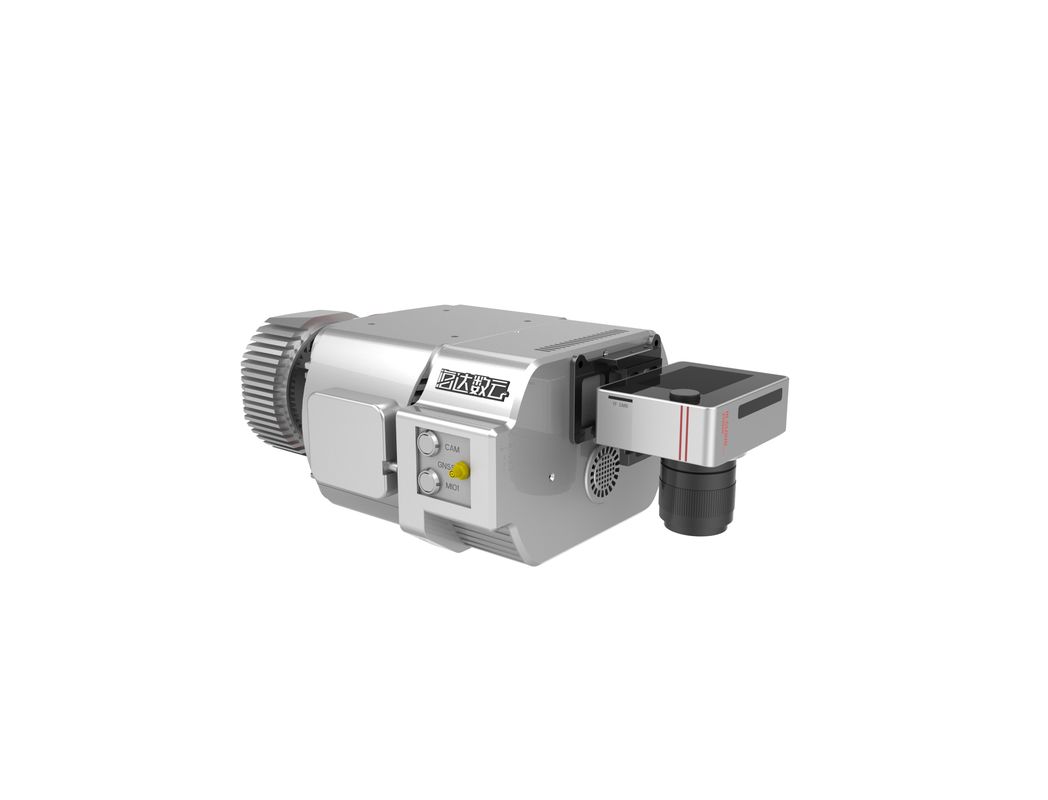

Integreerde de hoge precisie hoge frequentie LiDAR onderzoekssysteem in de lucht ARS-1000L met nauwkeurigheid 15mm@150m en waaier 1350m
ARS-1000L LiDAR het onderzoekssysteem in de lucht is een gebaseerd systeem van Riegl LiDAR en neemt UAV of andere platforms als drager. Het wordt ontwikkeld en gebouwd door Wuhan Hi-Cloud Technologieco., is Ltd.After verscheidene jaren van ononderbroken herhaalde bevordering, de systeemprestaties sterker, is het volume lichter, is de installatie geschikter en de verrichting is eenvoudiger. Het is erkend door de meerderheid van gebruikers.
Het integreert sensoren zoals high-precision laser, high-definition camera, GPS, de traagheidsnavigatie van MEMS en de eenheid van de opslagcontrole. Gesteund door de technologie van de tijdsynchronisatie van onafhankelijk intellectuele eigendom en geïntegreerde multi-sensor integratietechnologie, verkrijgt het 3D wolk van het laserpunt, POS synchroon gegevens en beeldgegevens.
Typische toepassingsscenario's van LiDAR ARS-1000L onderzoekssysteem in de lucht
Hoofdlijnen van LiDAR ARS-1000L onderzoekssysteem in de lucht
1. Hoge precisie: onder de metende waaier van 150m, is de uitstrekkende nauwkeurigheid beter dan 15mm; de absolute nauwkeurigheid van het systeem is beter dan 5cm, wat aan de behoeften van de meeste toepassingsscenario's voldoet.
2. Hoge frequentie: de frequentie van de laseremissie van het systeem is 750000 points/s. Hoge frequentielidar het materiaal met UAVs met snellere kruissnelheid kan worden uitgerust. In dezelfde tijd, kunnen meer gegevens worden verkregen, die de gegevensverzamelingefficiency verbeteren.
3. Lange metingswaaier: de maximumwaaier van LiDAR systeem is 1350m; de lange afstandmeting kan de aanwinstenefficiency van het materiaal verbeteren en meer gegevens van de puntwolk in dezelfde tijd verzamelen.

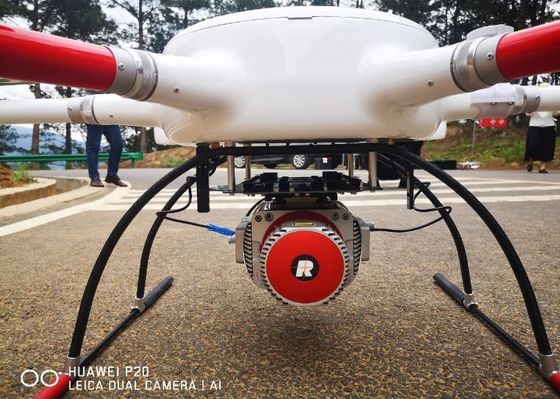

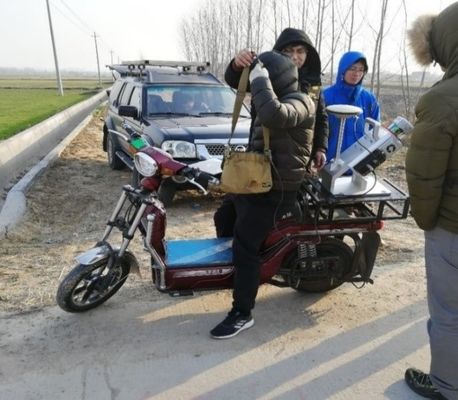

4. Multiplatform: niet alleen geschikt voor UAV van de heersende stromings multirotor en VTOL vaste vleugel kan UAV, maar ook op voertuig en rugzakplatforms voor verrichting worden opgezet.
5. Hoge integratie: integreert de 3D laserscanner, POS module en ventilator in de hardwarearchitectuur; het algemene gewicht is minder dan 4.5kg.
6. Hoge veiligheid: er is geen hiaat tussen het rek en het systeem, dat de stabiliteit en de betrouwbaarheid van het materiaal verzekert; verstrekt een merkgebonden lichtgewicht antibotsings beschermende koker om bepaalde fysieke bescherming te bieden voor het materiaal en onnodige schade te verminderen; de module van de verliespreventie is facultatief.
Parameterspecificatie van LiDAR ARS-1000L onderzoekssysteem in de lucht
| Indicator | Parameter | Indicator | Parameter |
| Absolute Nauwkeurigheid |
horizontaal <5cm> verticaal <5cm> |
Maximummetingswaaier | 1350m @60% |
| Gewicht | 4.5kg | Minimummetingswaaier | 5m |
| Opslag | 1TB SSD | Waaiernauwkeurigheid | 15mm @150m |
| Inputvoltage | 20~30V | Herhalingsnauwkeurigheid | 10mm @150m |
| Machtsconsumptie | <75w> | Max. Efficiënte Puntfrequentie | 750000 points/s |
| Verrichtingstemperatuur | -10℃~+40℃ | (Verkiesbaar) gezichtsveld | 0~330° 60°~90°airborne wijze |
| Opslagmilieu | -20℃~+50℃ Vochtigheid < 85=""> | Hoekige Resolutie | 0.001° |
| Laserklasse | Class1 (oogbrandkast) |
Positienauwkeurigheid (post-verwerkt) | Horizontale 0.01m Verhoging 0.02m |
| Lasertoestel voor Aanpassing | 6 niveaus | Richtlijnnauwkeurigheid (post-verwerkt) | Rubriek 0.010° Hoogte/Broodje 0.005° |
| Maximumaantal ontvangen echo's | 4~15 | Cameraresolutie | ≥42.4MP |
| (Verkiesbare) aftastenfrequentie | 10~200 scans/s | Cameragewicht | <500g> |
Het onderzoek van het windlandbouwbedrijf op berggebied
Het onderzoeksgebied is hoofdzakelijk bergachtig terrein. De gemiddelde verhoging in het het onderzoeksgebied van het windlandbouwbedrijf is hoog, en de hoogtedaling op sommige gebied van het metingsgebied is meer dan 300 meters. Het gehele windlandbouwbedrijf behandelt een gebied van ongeveer 12 vierkante kilometers. De vegetatie is subtropisch altijdgroen breedbladig bos, met het grote tarief van de vegetatiedekking en diverse types.
Het terrein van het onderzoeksgebied is complex, is het hoogteverschil groot, is het verkeer ongelegen, is het klimaatmilieu slecht. Er zijn verscheidene windturbines met een hoogte meer dan 100 meters in het onderzoeksgebied, zodat is het moeilijk om de route te ontwerpen. De lijn van gezicht wordt ernstig geblokkeerd, en het is moeilijk om van het startpunt de plaats te bepalen.
Het project keurt ARS-1000L lasermeetsysteem goed in de lucht. Start drie en de landende punten worden geselecteerd op het gehele onderzoeksgebied voor een totaal van zeven uitvallen.
