Hallo-wolk, een leider van 3D technologie van het laseraftasten.
 |
| Plaats van herkomst: | China |
| Merknaam: | Hi-Cloud |
| Certificering: | ISO, others upon the requests |
| Modelnummer: | ARS-1000 Lasermeetsysteem In de lucht |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Vervoergeval |
| Levertijd: | 10 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 5 reeksen/maand |
| Gewicht: | 4.5kg | Waaier: | 5m tot 920m |
|---|---|---|---|
| Waaiernauwkeurigheid: | 15mm @150m | (Verkiesbaar) gezichtsveld: | 0~330° (60°~90°airborne-wijze) |
| Hoekige Resolutie: | 0.001° | Inputvoltage: | 20~30V |
| Machtsconsumptie: | <75w> | Laserklasse: | Klasse 1 (oogbrandkast) |
| Markeren: | Lichtgewichtuav Afbeeldingssysteem,Archeologisch UAV Afbeeldingssysteem,uav die en systeem onderzoeken in kaart brengen |
||
van de waaier15mm@150m van 920m@60 % de waaiernauwkeurigheid 4.5kg ARS-1000 Lichtgewichtuav Afbeeldingssysteem met 10~200 scans/s-aftastensnelheid

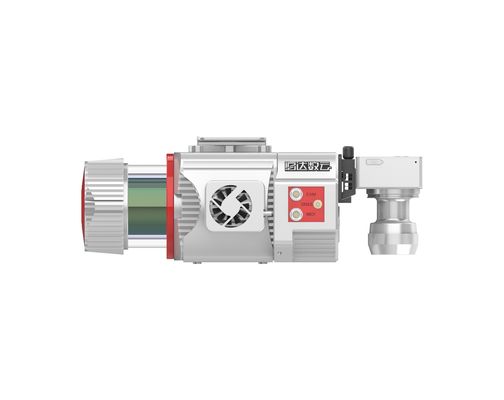

ARS-1000 is het Lichtgewichtuav Afbeeldingssysteem een gebaseerd LiDAR van Riegl LiDAR systeem in de lucht. Het gehele systeem wordt ontwikkeld en door Wuhan Hi-Cloud Technologieco., Ltd opgebouwd. Het integreert verschillende sensoren zoals high-precision laser, high-definition camera, GPS, de traagheidsnavigatie van MEMS en de eenheid van de opslagcontrole. Gesteund door de technologie van de tijdsynchronisatie van onafhankelijk intellectuele eigendom en geïntegreerde multi-sensor integratietechnologie, kan het 3D wolk van het laserpunt, POS gegevens en ook beeldgegevens synchroon verkrijgen. Het systeem heeft de voordelen van lichtgewicht, geschikt vervoer en hoog rendement van resultaten verwerking. Het kan wijd op noodsituatieafbeelding, topografische afbeelding, de inspectie van de machtslijn, wegonderzoek, kustertsaderonderzoek, uitgraving en het vullen berekening, archeologische onderzoek en afbeelding en andere gebieden worden gebruikt.
Specificatie
ARS-1000 Lichtgewichtuav Afbeeldingssysteem
| Punten | Parameters | ||
| Systeemprestaties | Absolute Nauwkeurigheid | ±5cm | |
| Gewicht | 4.5kg | ||
| Verrichtingswijze | In de lucht/Op een voertuig gemonteerd/Rugzak | ||
| De Eenheid van het laseraftasten | Laserclassificatie | Klasse 1 | |
| Max. Metingswaaier | 920m@60 % | ||
| Max. Efficiënte Aftastensnelheid | 500,000points/s | ||
| Het Tarief van de gegevensupdate | 200Hz | ||
| Gezichtsveld | 330° | ||
| Hoekige Resolutie | 0.001° | ||
| Multi-echofunctie | Beschikbaar | ||
| INS | Positienauwkeurigheid (post-verwerkt) | Horizontaal | 0.01m |
| Verhoging | 0.02m | ||
| Rubrieknauwkeurigheid | 0.010° | ||
| Hoogte/broodjesnauwkeurigheid | 0.005° | ||
Eigenschappen
Toepassing van het project van het Wegonderzoek
1. Projectoverzicht:
Het terrein van het onderzoeksgebied is complex, is de vegetatie weelderig en het hoogteverschil is groot. Twee wegen moeten, met een totale lengte van ongeveer 60km worden gemeten.
2. Projectvereiste en Moeilijkheden:
Verantwoordelijk ben voor de verticale en horizontale sectiemeting van 100 meters (200 meters van bandbreedte) aan beide kanten van de middenlijn van de weg volgens de relevante normen, de technische beschrijvingen en de procedures, en de outputresultaten zullen het 1:500 in kaart brengend vereisten in overeenstemming zijn met.
wegens het hooggebergte, de ruwe wegen, de weelderige vegetatie en het dichte verkeer op de weg, is de taak van gebiedsonderzoek gevaarlijk.
3. Oplossing
Volgens de specifieke situatie van het project, wordt het Lichtgewichtuav ARS-1000 Afbeeldingssysteem goedgekeurd om vluchtgegevens langs de weg volgens de relatieve hoogte van 200m te verzamelen.
