Hallo-wolk, een leider van 3D technologie van het laseraftasten.
 |
| Plaats van herkomst: | China |
| Merknaam: | Hi-Cloud |
| Certificering: | ISO, others upon the requests |
| Modelnummer: | ARS-1000 UAV Afbeeldingssysteem |
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Vervoergeval |
| Levertijd: | 10 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 5 reeksen/maand |
| Metingswaaier: | 5m ~ 920m | Nauwkeurigheid: | 15mm@150m |
|---|---|---|---|
| Verrichtingstemperatuur: | -10℃~+40℃ | Opslagmilieu: | -20℃~+50℃; Vochtigheid < 85% |
| (Verkiesbaar) gezichtsveld: | 0~330° <60°~90°airborne mode> | Hoekige Resolutie: | 0.001° |
| Laserklasse: | Klasse 1 (oogbrandkast) | Gewicht: | 4.5kg |
| Markeren: | 920m UAV Afbeeldingssysteem,4.5kg UAV Afbeeldingssysteem,4.5kg hommellidar onderzoek |
||
920m de integratieuav van de lange afstand sterk stabiliteit hoog Afbeeldingssysteem ARS-1000 met 15mm@150m-nauwkeurigheid

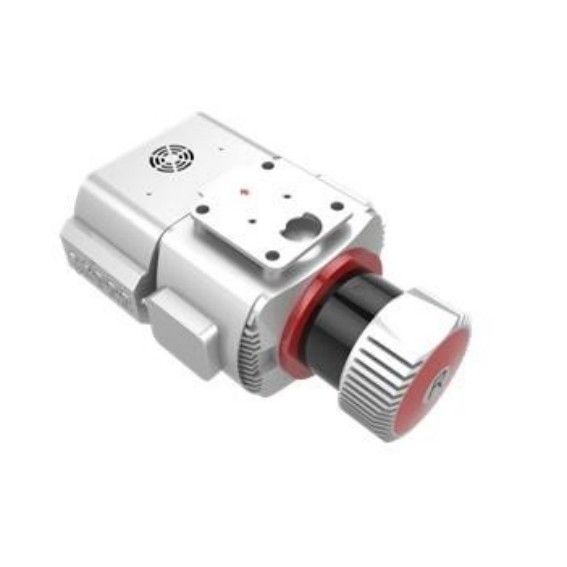

ARS-1000 UAV is het Afbeeldingssysteem een gebaseerd systeem van Riegl LiDAR. Het wordt ontwikkeld en door Wuhan Hi-Cloud Technologieco., Ltd gebouwd. Het systeem integreert verschillende sensoren zoals high-precision laser, high-definition camera, GPS, de traagheidsnavigatie van MEMS en de eenheid van de opslagcontrole, enz. Het kan verkrijgt 3D wolk van het laserpunt, POS synchroon gegevens en beeldgegevens.
DSM, DEM, DOM, DLG kan snel door de uitgeruste gegevens worden geproduceerd - verwerking en toepassingssoftware. Met de voordelen van lichtgewicht, geschikt vervoer en hoog rendement van resultaten die verwerken, wordt het systeem wijd gebruikt op diverse toepassingsgebieden zoals noodsituatieafbeelding, topografische afbeelding, de inspectie van de machtslijn, wegonderzoek, uitgravings en het vullen volumeberekening, kustertsaderonderzoek, archeologisch onderzoek en etc. het in kaart brengen.
Hoofdlijnen van het ARS-1000 UAV Afbeeldingssysteem
1. Integratie. Het ARS-1000 UAV afbeeldingssysteem integreert de 3D sensor van het laseraftasten, het traagheidsnavigatiesysteem en GPS in een geïntegreerde architectuur van het hardwareplatform. Het kleinere volume en het gewicht maken het materiaal gemakkelijk te dragen en te installeren.
2. Sterke stabiliteit. Het ingebedde geïntegreerde platform maakt het systeem krachtiger en stabiel, en verbetert de systeemnauwkeurigheid.
3. Controle in real time. Het systeem is uitgerust met een lange afstand en hoge snelheidsradiostation van de gegevenstransmissie. De verrichtingsstaat van het systeem kan ver worden gecontroleerd, zodat de exploitanten de verrichtingssituatie kunnen op elk ogenblik worden.
4. Lange metingswaaier. Op de voorwaarde van 60%-reflectievermogen van grondvoorwerpen, kan het materiaal een maximummetingswaaier van 920m hebben.

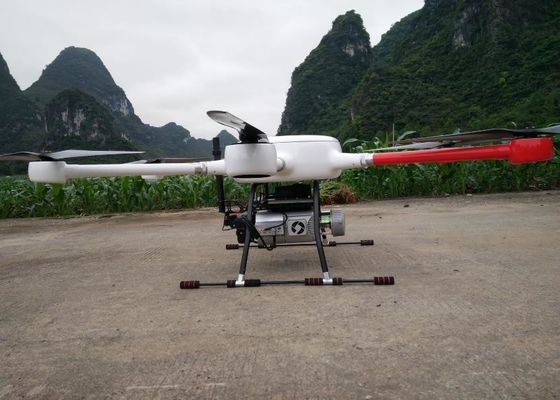

5. Multiplatforms. wegens het kleinere volume en de geïntegreerde integratie, kan het systeem aan diverse dragerplatforms, zoals multirotoruav, VTOL vaste vleugeluav aanpassen, en het kan ook aan diverse verrichtingswijzen zoals op een voertuig gemonteerde en rugzakwijze aanpassen.
Specificaties van het ARS-1000 UAV Afbeeldingssysteem
1. Systeemprestaties
| Absolute Nauwkeurigheid |
horizontaal <5cm> verticaal<> 5cm |
| Gewicht | 4.5kg |
| Opslag | 1TB SSD |
| Inputvoltage | 20~30V |
| Machtsconsumptie | <75w> |
| Verrichtingstemperatuur | -10℃~+40℃ |
| Opslagmilieu | -20℃~+50℃ Vochtigheid < 85=""> |
| Laserklasse | Class1 (oogbrandkast) |
2. Laserscanner
| Maximummetingswaaier | 920m @60% |
| Minimummetingswaaier | 5m |
| Waaiernauwkeurigheid | 15mm @150m |
| Herhalingsnauwkeurigheid | 10mm @150m |
| Max. Efficiënte Puntfrequentie | 500000 points/s |
| Lasertoestel voor Aanpassing | 6 niveaus |
| Maximumaantal ontvangen echo's | 4~15 |
| (Verkiesbaar) gezichtsveld | 0~330° 60°~90°airborne wijze |
| (Verkiesbare) aftastenfrequentie | 10~200 scans/s |
| Hoekige Resolutie | 0.001° |
3. POS systeem
| Positienauwkeurigheid (post-verwerkt) | Horizontale 0.01m Verhoging 0.02m |
| Richtlijnnauwkeurigheid (post-verwerkt) | Rubriek 0.010° Hoogte/Broodje 0.005° |
| Cameraresolutie | ≥42.4MP |
| Cameragewicht | <500g> |
Toepassing van het ARS-1000 UAV Afbeeldingssysteem
Het project van het wegonderzoek
Overzicht:
Het terrein van het onderzoeksgebied is complex, is de vegetatie weelderig en het hoogteverschil is groot. Twee wegen moeten, met een totale lengte van ongeveer 60km worden gemeten.
Vereiste:
Verantwoordelijk ben voor de verticale en horizontale sectiemeting van 100 meters (200 meters van bandbreedte) aan beide kanten van de middenlijn van de weg volgens de relevante normen, de technische beschrijvingen en de procedures, en de outputresultaten zullen het 1:500 in kaart brengend vereisten in overeenstemming zijn met.
Moeilijkheden:
wegens het hooggebergte, de ruwe wegen, de weelderige vegetatie en het dichte verkeer op de weg, is de taak van gebiedsonderzoek gevaarlijk.
Oplossing:
Volgens de specifieke situatie van het project, wordt systeem ARS-1000 goedgekeurd om vluchtgegevens langs de weg volgens de relatieve hoogte van 200m te verzamelen.
