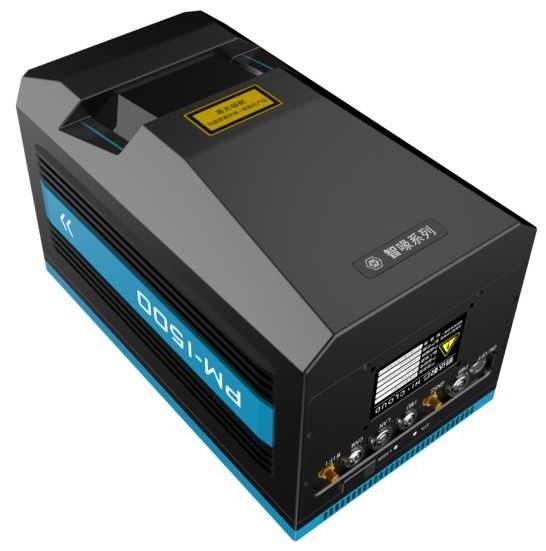

1500m Lange afstand Geïntegreerd UAV Afbeeldingssysteem pm-1500 LiDAR Afbeeldingsmateriaal

5mm@50m-nauwkeurigheid en 1500m de lange afstand integreerden UAV Afbeeldingssysteem pm-1500 met de hoge frequentie van 2 miljoen points/s

Pm-1500 die UAV is het Afbeeldingssysteem, op een nieuwe generatie van het kader van de kerntechnologie wordt gebaseerd, onlangs gelanceerde binnenlandse LiDAR in de lucht met hoog puntfrequentie, hoge lijnfrequentie, hoge precisie en hoge integratie. De kerncomponent van het systeem is de laserscanner met de functie van de multi-echotechnologie die onafhankelijk door Wuhan Hi-Cloud Technologieco., Ltd Geïntegreerde high-precision laserscanner, high-precision POS (GPS, IMU) en andere gesteunde sensoren wordt ontwikkeld, tegen de tijd dat de synchronisatietechnologie van onafhankelijke intellectuele-eigendomsrechten en de geïntegreerde multi-sensor integratietechnologie, het 3D wolk van het laserpunt en POS gegevens kunnen synchroon verkrijgen, snel DSM, DEM en DOM en opbrengst DLG en 3D modellen door een volledige reeks gegevens produceren - verwerking en toepassingssoftware.

Het kan op multirotoruav, VTOL vaste vleugeluav, kleine vliegtuigen en helikopter worden toegepast om dichte high-precision de wolkengegevens van het laserpunt ter plaatse te verkrijgen over een snel vliegend mobiel platform. Het wordt wijd gebruikt in de afbeelding van de onderzoeksrang, digitale 3D modellering, het topografische onderzoeken en in kaart brengen, kadastraal onderzoek, verkeersonderzoek, de inspectie van de machtslijn, bosbouwonderzoek, ramp controle en andere gebieden.

Specificaties van pm-1500

Eigenschappen van pm-1500

1. Hoge precisie: De uitstrekkende nauwkeurigheid van pm-1500 UAV afbeeldingssysteem kan 5mm@50m bereiken, en de uitvoerige nauwkeurigheid van het systeem is beter dan 5cm, scenario's van de vergaderings diverse high-precision toepassing.

2. Lange afstand: De maxmumwaaier kan aan 1500m@60 % bereiken. Het ultra lange uitstrekken zich verzekert zeer de verrichtingsveiligheid in het milieu van grote topografische schommeling en laat het systeem toe om een vluchtplatform met hogere vluchthoogte en snellere snelheid te dragen, een bredere vluchtriem te plaatsen, en meer gegevens van de puntwolk tegelijkertijd te verzamelen

3. Hoge frequentie: De frequentie kan aan 2 miljoen punten per seconde bereiken. Deze hoge frequentie maakt het punt meer geraffineerde gegevens betrekken en kan op landform van het onderzoeksgebied meer echt wijzen, eerder dan het passen van de grondobjecten coördinaten. Bovendien hoge frequentielidar kan het materiaal met UAVs met snellere kruissnelheid worden uitgerust, die de verrichtingsefficiency kan verbeteren.

4. Multiecho: Het pm-1500 UAV afbeeldingssysteem kan tot 4 echosignalen verkrijgen. De sensor van het laseraftasten in het systeem zendt laserimpulsen uit om het vegetatiehiaat te doordringen en de grond te bereiken, om de terreininformatie onder de vegetatie te verkrijgen.

5. Integratie: Het integreert hoogst sensoren zoals laserscanner, GPS, IMU en luchtonderzoekscamera, enz. Het is geschikt voor multiplatforms zoals VTOL vaste vleugeluav, multirotoruav en helikopter.

6. Lichtgewicht: Het algemene gewicht van het systeem is minder dan 4.4kg. Het kan gemakkelijk door een individu, hetzij per vliegtuig of hoge snelheidsspoor worden gedragen.

7. Rendabel: Pm-1500 UAV wordt het afbeeldingssysteem onafhankelijk ontwikkeld door Hi-Cloud. Het heeft de kenmerken als lange afstand, hoog puntfrequentie, hoge precisie, stabiele algemene prestaties, eerlijke en grootmoedige prijs en super rendabel.

Praktisch project door PM-1500

Inspectie van de transmissielijn van 500kV gelijkstroom

Projectoverzicht: De geïnspecteerde lijn van het project is het segment van de de transmissielijn van 500kV gelijkstroom, met inbegrip van 3 basistorens en 2 intervallen, met een totale lengte van ongeveer 0.8km. De transmissielijn in deze sectie is geëlektriseerd, met het kronkelen van terrein, vegetatiedekking, rijke geomorphic types, goede intervisibility tussen torens, en de wegen kunnen onder de torens bereiken.

Projectvereiste: De statusanalyse van het gevaarspunt/de vooruitlopende analyse van het Gevaarspunt/de kwantitatieve analyse van de Componentenstatus

Oplossing: Het pm-1500 UAV afbeeldingssysteem wordt gebruikt voor gegevensverzameling. DSM/DEM zal snel geproduceerd worden voor DLG en 3D modelproductie.

Resultaat:
